スクエアマルチLCDメーターキット（XTZ125専用） SP武川（TAKEGAWA） XTZ125（15年）

■多機能を1つにまとめたコンパクトメーター
スクエアマルチLCDメーターはコンパクトボディーにスピードメーター、タコメーター、オドメーター、トリップメーター、エンジンオイルトリップメーター、エンジンアワメーター、時計等を搭載しております。

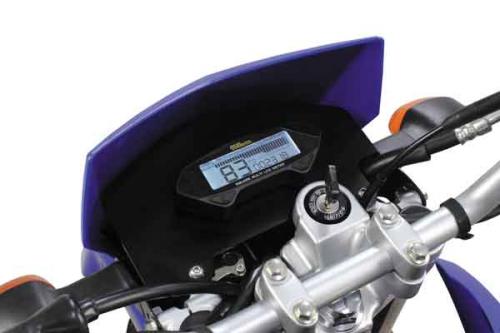

本製品はスクエアマルチLCDメーターをXTZ125に無加工で装着出来る専用キットになります。
XTZ125専用のメーターステーを付属している為、メーター表示の視認性を確保しながらヘッドライトカウル内に収まります。又、専用サブハーネスが付属している為、配線加工の必要が無く、カプラーの抜き差しにより簡単に取付け出来ます。

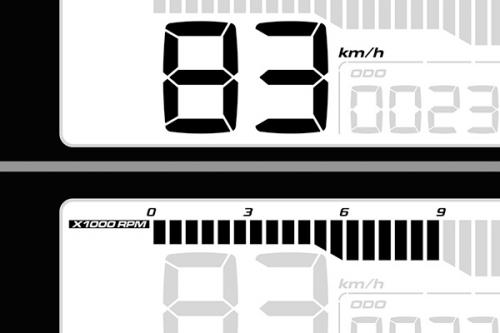

■スピードメーター/タコメーター
■スピードメーター
表示範囲：0 〜 360km/h 表示単位 1km
タイヤ外周設定（300 〜 2500mm 設定単位 1mm）
スピードセンサー設定（1 〜 20 設定単位 1）
JIS ケーブル式速度センサー付属。
最高速度記録：0 〜 360km/h 表示単位 1km/h
平均速度記録：0 〜 360km/h 表示単位 1km/h
各記録は停車時の表示切替操作により、ご覧頂けます。 リセット可能
■タコメーター
表示範囲：0 〜 15000rpm（最大） 表示単位 10rpm
回転数表示範囲設定（3タイプの表示が可能）
表示範囲：0 〜 10000rpm 単位 333rpm
表示範囲：0 〜 12000rpm 単位 400rpm
表示範囲：0 〜 15000rpm 単位 500rpm
車両の仕様（排気量や気筒数）により、3タイプから最大回転数表示の設定が可能です。
最高回転数記録（0〜15,000rpm 表示単位 10rpm）
記録は停車時の表示切替操作により、ご覧頂けます。
タコメーター入力信号（入力数 P-0.5、P-1 〜 P-25）
発火数
P-0.5（2 回転1 発火）
P-1（1 回転1 発火）〜P-25（1回転25 発火）
タコメータープログラム（信号種類 lo-Act / Hi-Act）
タコメーター入力信号/タコメータープログラムの入力は、タコメーターの表示を行う際に必要となる信号入力作業になります。
RPMコードの接続方法、RPM 信号種類設定は車両により異なる為、SP武川社説明書を参考に選択して下さい。

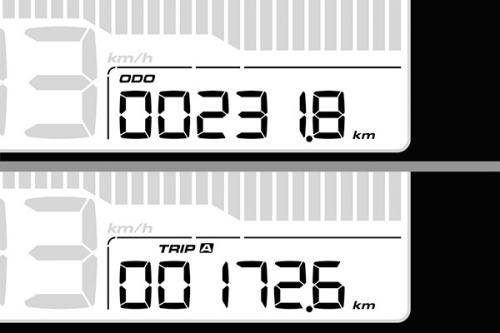

■オドメーター/トリップメーター
■オドメーター
表示範囲：0 〜 99999.9km 表示単位：0.1km
範囲を超えると0に戻ります
ユーザーオド設定（表示範囲：0 〜 99999.9km）
任意の数字にオドメーターの距離を設定します。
メーター変更時に車両の走行距離を入力出来ます。
■トリップメーターA,B
表示範囲：0 〜 9999.9km 表示単位：0.1km）
範囲を超えると0に戻ります
エンジンオイルトリップメーター（表示範囲：0 〜 9999km）
エンジンオイル交換または給油の警告を促します。
警告指定距離（km）を入力することで、指定距離に達するとエンジンオイルインジケーターにて警告されます。

■エンジンアワーメーター/電圧計/時計
■エンジンアワーメーター
表示範表示範囲 0 〜 99999.9 時間
表示単位 0.1 時間
エンジンの稼動時間を計測します。

■電圧計
表示範囲：8 〜 16V 表示単位 0.1V）

■時計
12 時間制/24 時間制 設定単位 1 分

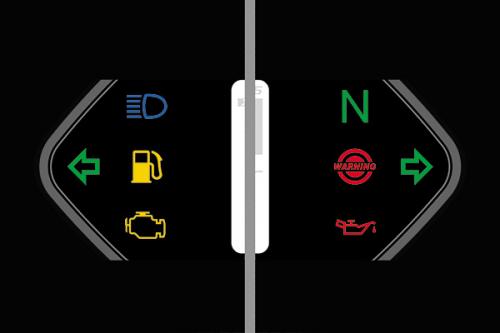

■インジケーター/バックライト
■インジケーターランプ
メーターパネル左側
左ウインカー（緑）ハイビーム（青）ガソリン計（黄）エンジン警告灯（黄）
メーターパネル右側
ニュートラル（緑）右ウインカー（緑）警告灯（赤）オイル警告灯（赤）
■バックライト 輝度設定範囲：1（暗い） 〜 5（明るい）
■メーターのサイズ：120mm × 46mm × 20mm
■動作電圧：DC12V

■注意事項
社外品のH.I.D.キット、他社製LEDヘッドライトやフォグランプ類は、絶対に同時装着しないで下さい。
バラスト/インバーター（電圧変換装置）からデジタル回路の悪影響を与える高電圧ノイズが出る物があり、製品故障や動作不良の原因となります。
XTZ125であっても（JYM125-9）以外は未確認になります。

•

商品コード：

05-05-0046

スクエアマルチLCDメーターキット（XTZ125専用） SP武川（TAKEGAWA） XTZ125（15年）

出荷日目安：

取寄せ 4～5営業日で発送予定

販売価格(税込)：

38,500 円

メーカー：

SP武川（TAKEGAWA）

JAN：

4514162253274

車種：

XTZ125

関連カテゴリ：

バイクパーツ > メーター・インジケーター > マルチメーター

適合車種：

XTZ125

適合型式：

JYM125-9

適合年式：

2015年

数量：

こちらはパーツ・用品・電動モビリティの販売です。オートバイ本体の販売ではありません。
